120KV/3mA直流高壓耐壓儀

2017/7/1 15:54:58 點擊量：119 標簽：

一、產品簡介

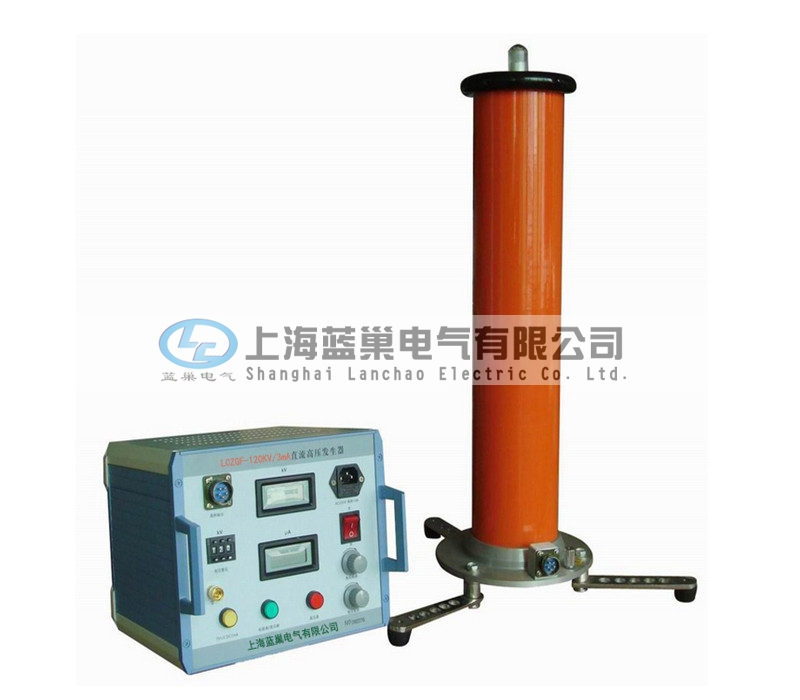

      LCZGF-120KV3mA直流高壓發生器,分體是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的換代產品。
      LCZGF-120KV3mA直流高壓發生器,分體采用高頻倍壓電路，應用新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。⑴使紋波系數更小;⑵增設了高精度0.75UDC-1mA功能按紐,給氧化鋅避累器測試儀帶來了極大的方便.⑶高壓過壓整定采用數字撥盤開關,能將整定電壓值直觀顯示,并具有較高的整定精度.⑷輸出電壓調節采用單個多圈電位器,升壓過程平穩,調節精度高,操作簡單,產品運用新低電壓微電流接地保護電路，保護了試驗人員的安全 。

二、使用說明
1、 面板元器件使用說明


⑴ 高頻輸出及電壓、電流測量電纜快速聯接多芯
插座:用于機箱與倍壓部分的聯接。聯接時只需將電纜插頭上的白點對準插座上的白點順時針方向轉動到位即可。拆卸時只需逆時針轉動電纜插頭即可。注意:安裝、拆卸插頭時,請握緊插頭的金屬圓環處旋轉。嚴禁手握電纜線旋轉及拉撥電纜線旋轉,以免造成插頭與電纜線之間斷線。
⑵ 數顯電壓表:LCD液晶數字顯示直流高壓輸出電壓,單位為kV,小分辨率為±0.1kV。
⑶ 數顯電流表: LCD液晶數字顯示直流高壓輸出電流,單位為uA,小分辨率為±0.1uA。
⑷ 電源保險絲座:保險絲為10A。
⑸ 電源輸入插座:單相交流220V±10%,50Hz。將隨機配置的電源線與電源輸入插座相聯(插座內自帶保險管5A或單獨保險座)。
⑹ 接地接線柱:此接地端子與倍壓筒接地端子及試品接地聯接為一點后,再與接地網相連。
⑺ 過電壓整定撥盤開關:用于設定過電壓保護值。過壓整定范圍為0.05-1.2倍額定電壓內,撥盤開關所顯示值單位為kV。
⑺ 75%VDC-1mA用黃色帶燈按鈕:紅燈亮?xí)r有效。當按下黃色按鈕后黃燈亮,輸出高壓降到原來的0.75倍,并保持此狀態,此功能是專門為氧化鋅避雷器快速測量用0.75VDC-1mA,按下綠色按鈕紅燈、黃燈均滅,高壓切斷并退出0.75倍狀態。
⑽ 綠色帶燈按鈕:綠燈亮表示電源已接通及高壓斷開。在紅燈亮狀態下,按下綠色按鈕,紅燈滅綠燈亮,高壓回路切斷。
⑾ 紅色帶燈按鈕、高壓接通按鈕、高壓指示燈:在綠燈亮的狀態下,按下紅色按鈕后,紅燈亮綠燈滅,表示高壓回路接通。此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下紅色按鈕紅燈亮,綠燈仍亮,但松開按鈕紅燈滅綠燈亮,表示機內保護電路已工作,
此時必須關機檢查過壓整定撥盤開關是否小于滿量程的5%及有無其它故障,檢查無誤后再開機。
⑿ 電壓調節電位器:該電位器為多圈電位器,順時針旋轉為升壓,反之為降壓。此電位器具備控制電子零位保護功能。因此升壓前必須先回零位。電壓調節精度0.1%kV,試驗完畢后,該電位器應回到零位上。
⒀ 電源開關:將此開關朝上邊按下,電源接通,綠燈亮;反之為關斷。避免用此開關直接關斷高壓,關機時,首先使電壓粗調回到零位后,然后關閉電源開關。

技術參數：

好的試驗設備,直流高壓發生器，來自上海藍巢電氣有限公司。
