KT6900數顯高壓無線核相儀

2017/7/4 9:58:00 點擊量：186 標簽：核相儀

產品特點：
       KT6900數顯高壓無線核相儀是一款全智能無線高低壓語音核相儀，可以在極低電壓線路中核相，完全實現從10V～550kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀或分別配置高低壓探測器，節省成本、減少攜帶、省時快捷。
詳細介紹：
     KT6900數顯高壓無線核相儀是一款全智能無線高低壓語音核相儀，突破傳統核相儀電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V～550kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀或分別配置高低壓探測器，節省成本、減少攜帶、省時快捷。對于高壓線路核相(電壓超過400V)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。

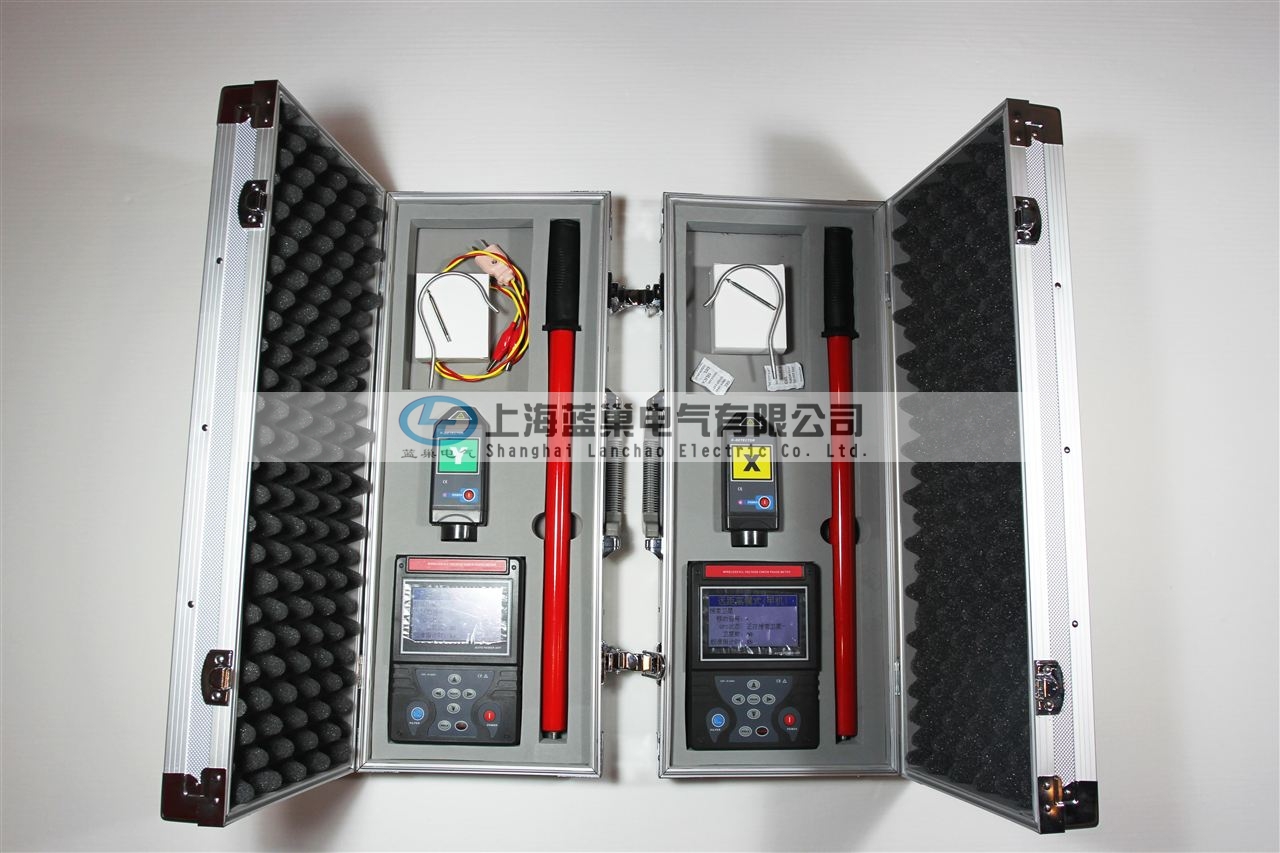

    KT6900數顯高壓無線核相儀由探測器、接收器(主機)、伸縮絕緣桿、監控軟件、USB通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，直線傳輸距離約80米。主機選用4.3寸65K色LCD彩屏，可以同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，會使測試變得簡單輕松；主機還設計有USB接口，現場測試保存的數據可以通過監控軟件導入電腦，便于歷史數據查閱和管理。絕緣桿以無堿玻璃纖維布為基材，用環氧酚醛樹脂作為粘合劑加熱卷壓烘焙固化而成，具有高絕緣、可伸縮、防潮、抗沖擊、抗彎、輕便等特性。
    無線高低壓語音核相儀別稱“核相儀、核相器、無線核相儀、無線高壓核相儀、無線高低壓核相儀、高壓數顯語音核相器、無線高壓智能核相儀”等等。

主要功能：
1、該設備具有高低壓無線語音核相、驗電、相位、頻率、相序測試等功能。
2、10V～550kV電壓全自動換檔。全智能型、無線傳輸、語音核相。
3、10V低電壓精確核相，無線傳輸距離80m。
4、－20°～20°同相；100°～140°、220°～260°異相。
5、自校誤差≤±3°；現場同相誤差≤±7°、異相誤差≤±12°。
6、相位分辨率1°。
7、絕緣桿縮態為600mm；伸態為3200mm；耐壓≤110kV。
8、采用4.3寸65K色彩屏顯示，具有“同相、異相”等語音功能。
9、可存儲200組數據，配有USB接口，軟件監控、數據可上傳電腦。

技術參數：
1、功能：高低壓無線語音核相、相位測試、相序判斷、驗電、頻率測試等。
2、電源：探測器：7V～9VDC（內置大容量可充鋰電池，7.4V/1000mAh，充滿電連續工作40小時）
               接收器：7V～9VDC（LR6、1.2V、6節大容量鎳氫充電電池，總9000mAh，充滿電連續工作40小時）
3、核相方式：接觸式核相：400V以下線路可以接觸導線核相。
                    非接觸式核相：400V以上線路可以將探測器掛鉤逐漸靠近導線核相，無需直接接觸高壓導線。
4、傳輸距離：無線傳輸，直線傳輸距離約80m。
5、發射頻率：433MHz、315MHz
     核相電壓：10V～550kV
6、相別定性：－20°～20°同相；100°～140°和220°～260°異相。
7、精度：自校誤差≤±3°；現場同相誤差≤±7°；現場異相誤差≤±12°。
8、分辨率：1°
9、絕緣桿長度：φ28mm；縮態為600mm；伸態為3200mm
10、LCD：4.3寸；65K色彩屏；顯示域98mm×57mm
11、相位指示：相量圖和數字同時指示，清晰直觀。
12、探鉤尺寸：φ5mm×D50mm
13、探針尺寸：φ5mm×L40mm
14、語音功能：具有“同相、異相、X信號正常、Y信號正常”等語音提示。
15、驗電提示：有電時，探測器發出“嘟-嘟-嘟-”提示音。
16、數據接口：USB mini接口
17、數據存儲：200組，按HOLD鍵保持?jǐn)?shù)據并自動編號存儲，存儲已滿顯示“FULL”符號（掉電或更換電池不會丟失數據）。
18、數據保持：按HOLD鍵保持?jǐn)?shù)據，HOLD符號顯示，再按HOLD鍵取消保持。
19、數據查閱：按READ鍵可以進入數據查閱模式，再按箭頭鍵翻閱數據。
20、背光：有，適合昏暗場所
21、顯示速率：3次/秒
22、換檔：10V～550kV全自動換檔核相
23、測試指示：測試時顯示“測試中- - -”
24、自動關機：開機約15分鐘后，儀表將自動關機
25、電池電壓：當電池電壓低于6.5V時，電池電壓低符號顯示，提醒需要給電池充電或更換電池。
26、儀表質量：主機：700g（含電池）
               測器：200g×2（含電池）
           絕緣桿：430g×2
           總質量：6kg（含儀表箱和絕緣桿）
27、儀表尺寸：主機：長寬厚195mm×137mm×50mm
           探測器：長寬厚145mm×58mm×50mm
28、儀表箱尺寸：長寬高：640mm×310mm×120mm
29、USB線長：USB數據線長1.5m
30、外界干擾：無特強電磁場；無433MHz、315MHz同頻干擾。
31、工作溫濕度：-20℃～45℃；80%Rh以下
32、存放溫濕度：-10℃～60℃；70%Rh以下
33、功 耗：探測器：20mA max；主機：200mA max
34、耐壓等級：本絕緣桿的安全耐壓等級為≤110kV, 對于高電壓線路，必須采用非接觸式核相，嚴禁直接接觸高壓導線，否則有電擊的危險，造成人身傷害或設備損壞。
35、絕緣試驗：絕緣桿：AC110kV/rms（完全拉伸兩端之間）
              主機、探測器：AC3700V/rms（外露金屬與殼之間）
36、防護等級：IP63
37、安 規：符合GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求。
           符合IEC 61481-A2：2004；IEC 61243-1 ed.2:2003標準。
