電纜專用變頻串聯諧振耐壓設備LCCL-3000系列

2017/7/4 18:59:50 點擊量：267 標簽：電纜專用變頻串聯諧振耐壓設備

品名：LCCL-3000電纜專用變頻串聯諧振耐壓設備

產品介紹：

       串聯諧振裝置、串聯諧振試驗、串聯諧振耐壓試驗裝置適用于電力電纜串聯諧振、電力變壓器串聯諧振、發電機組（水力發電機或火力發 電機組）、電機串聯諧振、開關柜串聯諧振、GIS開關等大容量，高電壓的電容性試品的交接和預防性試驗。上海藍巢可根據客戶需求制造10KV、35KV、110KV、220KV、500KV電壓等級的串聯諧振試驗裝置。

串聯諧振裝置英文名稱：Shanghai blue nest electric co., LTD. Inverter series resonance equipment

串聯諧振裝置原理：串聯諧振試驗，變頻串聯諧振裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

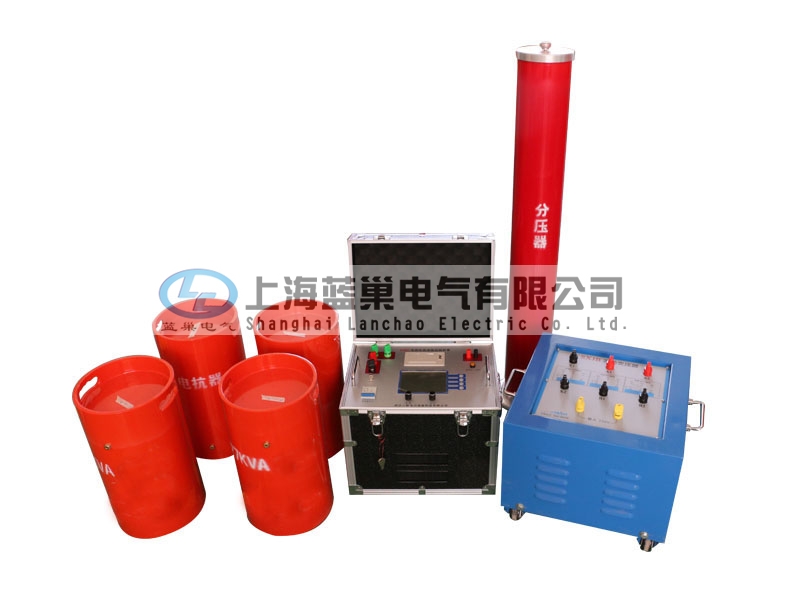

      LCCL-3000變頻串聯諧振成套試驗裝置，變頻串聯諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

串聯諧振裝置組成：串聯諧振裝置包括：變頻源，勵磁變，電抗器，分壓器，電容器，控制箱

串聯諧振裝置試驗對象：變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。聯諧振試驗裝置適用于60KV、220KV，500KVGIS交流耐壓試驗。聯諧振試驗裝置適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。

諧振應用領域：變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，串聯諧振試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品功能：

1、穩定性、可靠性高。串聯諧振裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力

2、自動調諧功能強大。串聯諧振裝置自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率

3、支持多種試驗模式。裝置支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高

4、上海藍巢電氣的串聯諧振裝置人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能

5、保護功能完善。串聯諧振裝置具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性

技術參數：
